★ 新発売 NEXUS-X ヘリコプター用フライトコントローラー
Nexus-X ヘリコプターフライトコントローラーは、Rotorflight 2.2専用に設計され、卓越した互換性、性能、そして使いやすさを提供します。
高性能 STM32F722 MCU と高精度 ICM42688P 6軸MEMSモーショントラッカー を搭載し、正確な制御、スムーズな安定化、そして優れたフライトパフォーマンスを実現します。さらに、256MBのフラッシュメモリを備えた統合ブラックボックスにより、十分なフライトログ保存領域を確保し、簡単なチューニングと性能最適化を可能にします。
汎用性と将来性を考慮した設計で、複数の機能を備えたUARTポートを搭載し、さまざまな受信機や周辺機器とのシームレスな統合が可能です。ハンダ不要のRP3-H ELRS受信機や従来のS.BUSにも対応し、柔軟な接続を実現します。
堅牢なCNC削り出しアルミケースにより、過酷な環境下でも電子部品を保護しつつ冷却性を確保。軽量かつコンパクトな設計で、あらゆるヘリコプターに容易に搭載できます。
Nexus-Xは、クリーンで信頼性が高く、高性能なRotorflight体験を求めるパイロットにとって究極のフライトコントローラーです。
ユーザーマニュアル
●
クリック⇒NEXUS-X ユーザーマニュアル
特長
● 内蔵ExpressLRS受信機：デュアルSemtech SX1281 2.4GHzトランシーバー搭載で、シームレスなRF性能を実現し、外部受信機が不要。
● Rotorflight 2.2に最適化：最高の性能と互換性を実現するために設計。
● 高精度制御：STM32F722 MCU と ICM42688P 6軸ジャイロ/加速度センサーで優れた飛行ダイナミクスを実現。
● フライトログ：256MBオンボードフラッシュメモリにより、詳細なログと調整が可能。
● デュアルアンテナ設計：2本の65mmワイヤーアンテナで高い信号強度と通信距離を確保。
● 多用途な接続性：複数のUARTポートでCRSF、ELRS、S.BUSなどに対応。
● PWMピン増設：複雑なセットアップに対応する追加ピンを搭載。
● CNC加工アルミケース：スリムで堅牢な設計で、ヒートシンクとしても機能し冷却性能を確保。
● テールサーボ/ESC対応：760μs/1520μsテールサーボおよびESCに対応。
● 12Vサーボ対応：12Vサーボもサポート可能。
● 広範な電圧範囲：3.6V〜70Vの外部電源入力に対応。
● 改良BEC：電子機器に安定かつ信頼性の高い電力を供給。
● 独立電源設計：1.8V（ジャイロ）、3.3V（MCU）、5V（インターフェース）を個別供給しノイズを低減。
● USB-C対応：軽量で柔軟なUSB-Cエクステンダーケーブルで狭いスペースでも簡単接続。
● コンパクト＆軽量：あらゆるヘリコプターに最適。
● Rotorflightレスキュー機能：緊急時の安全性向上のため標準搭載。

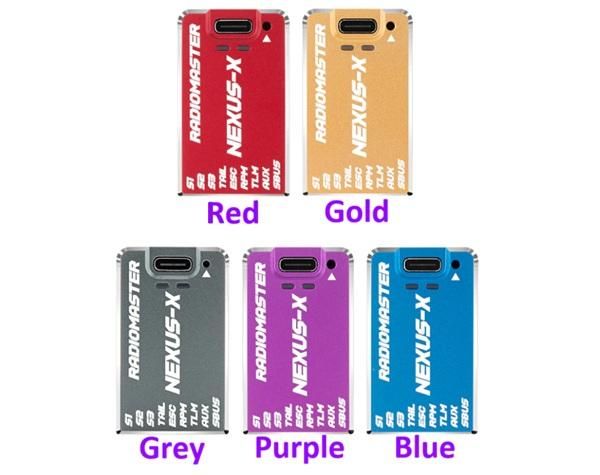

● カラーバリエーション：グレー／ゴールド／レッド／ブルー／パープル。
仕様
● Rotorflight 2.2最適化：最高のパフォーマンスと互換性を実現するために設計。
● 精密制御：STM32F722 MCUとICM42688P 6軸ジャイロ/加速度センサー搭載で優れた飛行制御性能を提供。
● フライトログ：256MBオンボードフラッシュメモリで詳細なログ記録とチューニングが可能。
● 多彩な接続性：複数のUARTポートでCRSF、ELRS、S.BUSなどに対応。
● プラグアンドプレイExpressLRS：ハンダ不要のロッキングコネクタでRP3-H ExpressLRS受信機（別売）に対応。
● PWMピン増設：複雑なセットアップに対応できる追加ピン搭載。
● CNC加工アルミケース：スタイリッシュで頑丈、さらに放熱性に優れた設計。
● テールサーボ/ESC対応：760μs/1520μsテールサーボおよびESCに対応。
● 12Vサーボ対応：12ボルトサーボをサポート。
● 幅広い電圧範囲：3.6V〜70Vの外部電源入力に対応。
● 改良型BEC：安定かつ信頼性の高い電力供給を実現。
● 電源分離設計：1.8V（ジャイロ）、3.3V（MCU）、5V（インターフェース）を独立供給し、ノイズを最小化。
● USB-Cアクセス：軽量で柔軟なUSB-C延長ケーブル付属、狭いスペースでも簡単アクセス。
● コンパクト・軽量：あらゆるヘリコプターに最適。
● Rotorflight Rescue：緊急時の安全機能を標準搭載。
● カラーバリエーション：グレー / ゴールド / レッド / ブルー / パープル。
仕様
● 商品名：Nexus-X ヘリコプターフライトコントローラー
● ファームウェア：Rotorflight 2.2
● MCU：STM32F722RET6
● ジャイロ（IMU）：ICM42688P
● フラッシュメモリ（ブラックボックス）：256MB (W25N02KVZEIR)
● 気圧センサー：SPL06-001

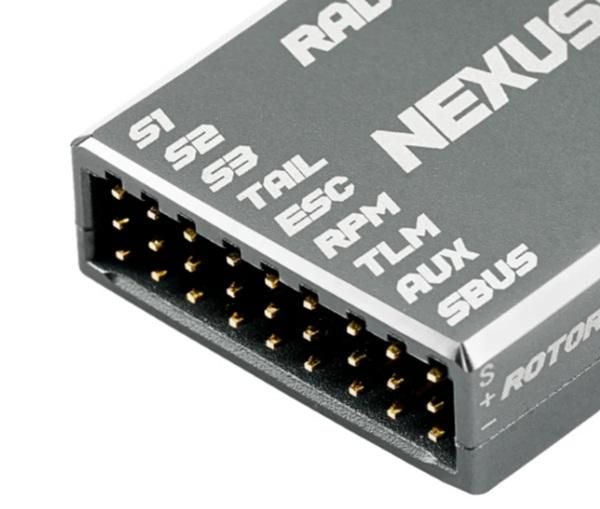

● UART：5ポート - S.BUS[UART1], TELEM[UART2], PORT-A[UART4], PORT-B[UART6], PORT-C[UART3]
● サーボ：S1, S2, S3, テールサーボ（最大12V対応）
● RPMセンサー：1 - ESC周波数センサー入力
● AUX：1
● 外部電圧入力（テレメトリー）：3.6〜70V
● 受信機サポート：CRSF, ELRS, GHOST, S.BUS, SUMD, IBUS, XBUS, EXBUS, PPM, MSP
● 電源供給（DC）：5〜16V
● A-B-Cシリアルポート電源出力：5V / 1.5A
● テレメトリー：S.BUS, HoTT, S.Port, MSP, EDGETX, ELRS
● ESC：PWM, Oneshot, Multishot, Dshot
● テールESC対応：760μs / 1520μsサーボ
● テールモーター対応：対応
● 寸法：44.70 × 26.50 × 12.30 mm
● 重量：20.6 g
ユーザーマニュアル
●
クリック⇒NEXUS-X ユーザーマニュアル
パッケージ内容
● NEXUS-X ヘリコプターフライトコントローラー × 1
● JST-GH 4芯ピグテールケーブル × 3
● JST-GH → サーボプラグ（デュポン 3ピンコネクター） × 1
● 超軽量・柔軟 USB-C 延長ケーブル × 1
● Type-C 延長ケーブル × 1
● JST-ZH1.5「DSM」テレメトリーケーブル × 1（テレメトリー専用、DSM受信機非対応）
● 電圧テレメトリー用ワイヤー × 1
● 3M 両面テープ × 3
● 熱収縮チューブ × 2
● インベントリーカード × 1
